Hairpin Nat

Допустим нужно прокинуть 80 и 443 порт

192.168.100.0/24 - наша подсеть WAN_IP - внешний IP-адрес 192.168.100.5 - сервер, куда делаем проброс

/ip firewall nat
add action=dst-nat chain=dstnat dst-address=WAN_IP dst-port=80 protocol=tcp to-addresses=192.168.100.5
add action=masquerade chain=srcnat dst-address=192.168.100.5 dst-port=80 protocol=tcp src-address=192.168.100.0/24
add action=dst-nat chain=dstnat dst-address=WAN_IP dst-port=443 protocol=tcp to-addresses=192.168.100.5
add action=masquerade chain=srcnat dst-address=192.168.100.5 dst-port=443 protocol=tcp src-address=192.168.100.0/24

Подробности

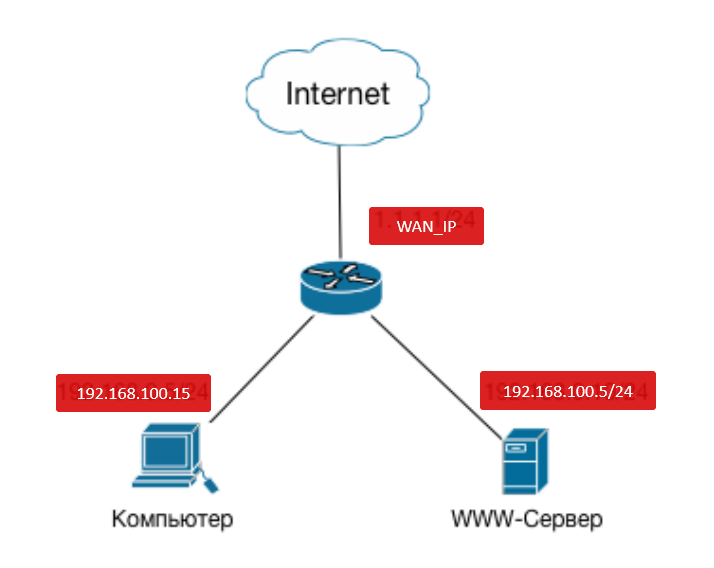

Конфигурация нашей сети:

Вы имеете IP адрес WAN_IP на интерфейсе WAN вашего маршрутизатора
Вы имеете IP адрес 192.168.100.1/24 на интерфейсе LAN вашего маршрутизатора.
Вы имеете www-сервер с адресом 192.168.100.5 в LAN сегменте.
Адрес вашего компьютера находится в диапазоне адресов LAN. Для примера пусть это будет 192.168.100.15

Чтобы опубликовать web-сервер на внешнем ресурсе, создается правило dst-nat:

/ip firewall nat add action=dst-nat chain=dstnat dst-address=WAN_IP dst-port=80 protocol=tcp to-addresses=192.168.100.5

in-interface не указан потому, что правило должно срабатывать при обращении на порт 80 адреса WAN_IP с любого интерфейса

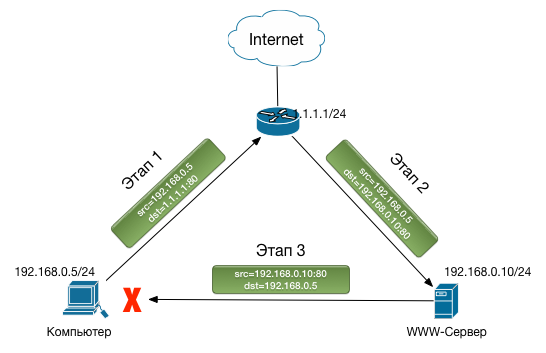

Вы это делаете и.. И у вас все замечательно работает снаружи сети (при обращении из Интернет), но обращение с вашего компьютера по адресу http://WAN_IP говорит «Нет ответа от сервера». Для того, чтобы понять, что же происходит, рисуем схему прохождения и преобразования пакета:

Теперь распишем что происходит на каждом этапе. 1. Компьютер с адреса 192.168.100.15 пытается установить соединение с адресом WAN_IP по 80 порту и отправляет пакет на маршрутизатор. 1. На маршрутизаторе срабатывает правило dst-nat, в результате чего адрес назначения пакета меняется на 192.168.100.5, и пакет отправляется на www-сервер 192.168.100.5. 1. Узел 192.168.100.5 получив пакет с адресом источника 192.168.100.15, определяет, что они оба находятся в одной локальной сети и отвечает ему напрямую, минуя маршрутизатор.

Проблема Компьютер, отправив пакет на адрес WAN_IP, вдруг получает ответ с адреса 192.168.100.5. Естественно этот пакет он игнорирует и соединение не устанавливается.

Решение Чтобы решить эту проблему, необходимо, чтобы www-сервер получил пакет у которого адрес источника будет равен адресу маршрутизатора. Добавляем к нашей конфигурации правило, которое заменит адрес отправителя, адресом интерфейса маршрутизатора и получаем следующую конфигурацию:

/ip firewall nat
add action=dst-nat chain=dstnat dst-address=1.1.1.1 dst-port=80 protocol=tcp to-addresses=192.168.0.10
add action=masquerade chain=srcnat dst-address=192.168.0.10 dst-port=80 protocol=tcp src-address=192.168.0.0/24

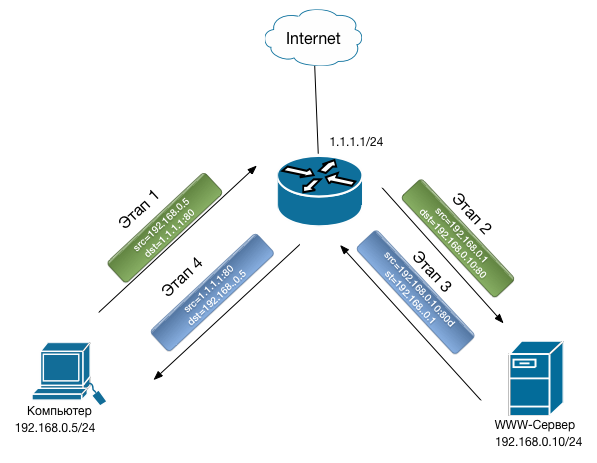

Теперь у нас из конфигурация работает правильно. Схема для понимания:

Работа схемы 1. Компьютер с адреса 192.168.100.15 пытается установить соединение с адресом WAN_IP по 80 порту и отправляет пакет на маршрутизатор. 1. На маршрутизаторе срабатывает правило dst-nat, в результате чего адрес назначения пакета меняется на 192.168.100.5 и правило src-nat, где адрес источника пакета меняется на адрес интерфейса маршрутизатора (192.168.100.1). После чего пакет отправляется на www-сервер 192.168.100.5. 1. Узел 192.168.100.5 получив пакет с адресом источника 192.168.100.1 (адрес маршрутизатора), определяет, что они оба находятся в одной локальной сети и отвечает ему. В результате чего пакет попадает на маршрутизатор 1. Connection Tracker маршрутизатора получив такой пакет выполняет обратное преобразование адресов. Компьютер получает ожидаемый ответ с адреса WAN_IP

Вот такая схема трансляции адресов и является Hairpin NAT.

Нужно отметить что у схемы есть недостаток. Заключается он в том, что публикуемый сервер будет получать запросы от хостов локальной сети с адреса маршрутизатора. Что не всегда хорошо. Например, если Вы так опубликуете прозрачный proxy-сервер, вряд ли у вас получится собрать нормальную статистику.

Альтернативой такой схемы могут служить.

Вынос публикуемых, или вообще всех серверов в отдельную подсеть. Использование так называемого split-dns. Когда компьютер находясь снаружи сети на запрос www.mydomain.com получит адрес WAN_IP, а находясь внутри сети на этот же запрос получит адрес 192.168.100.5.
